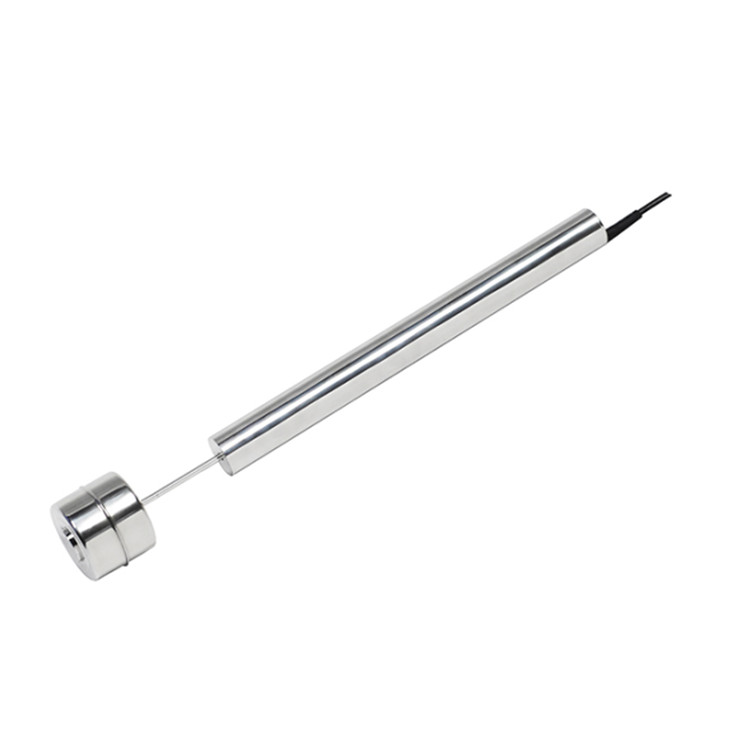

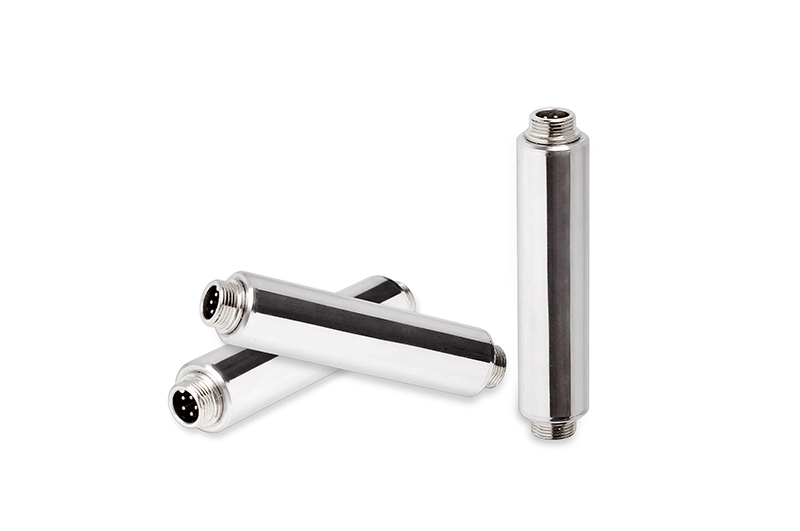

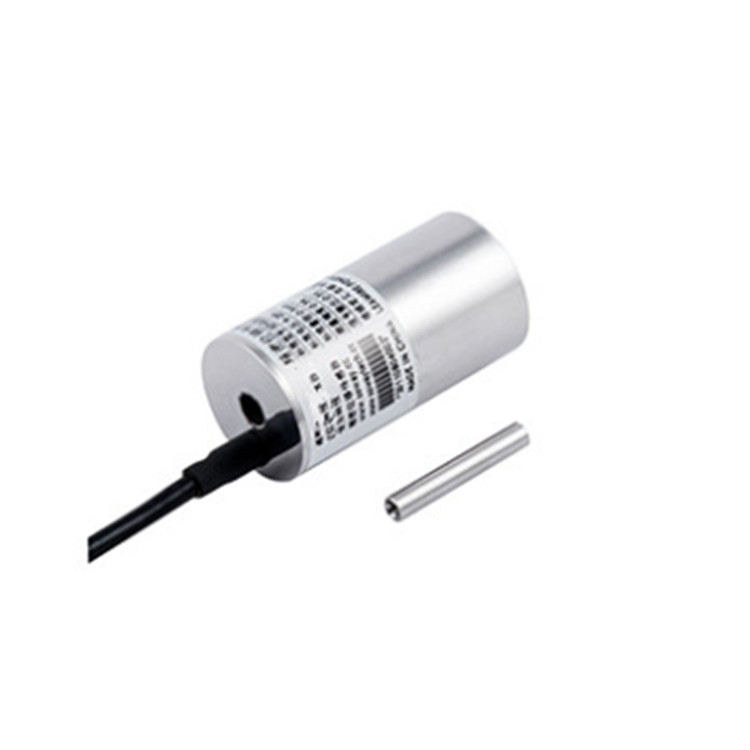

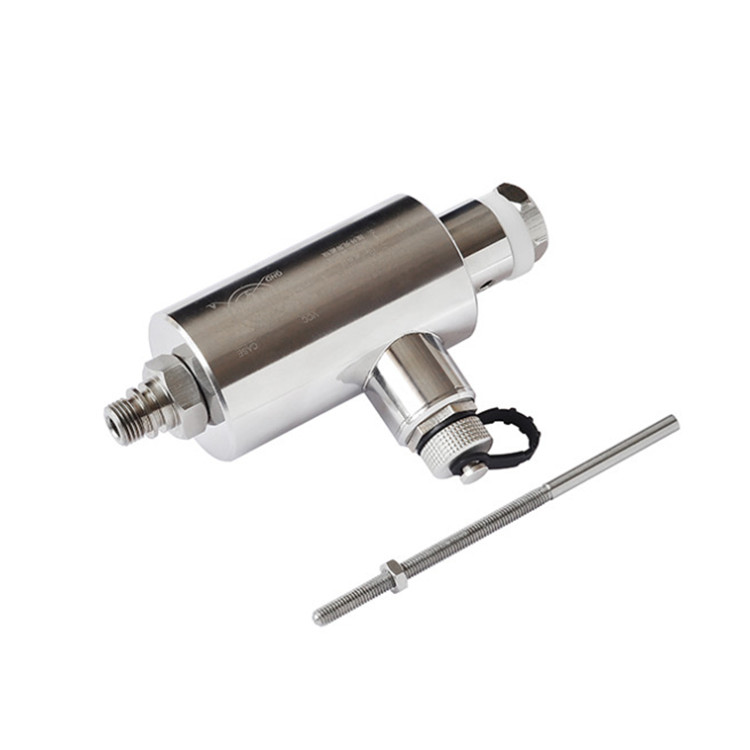

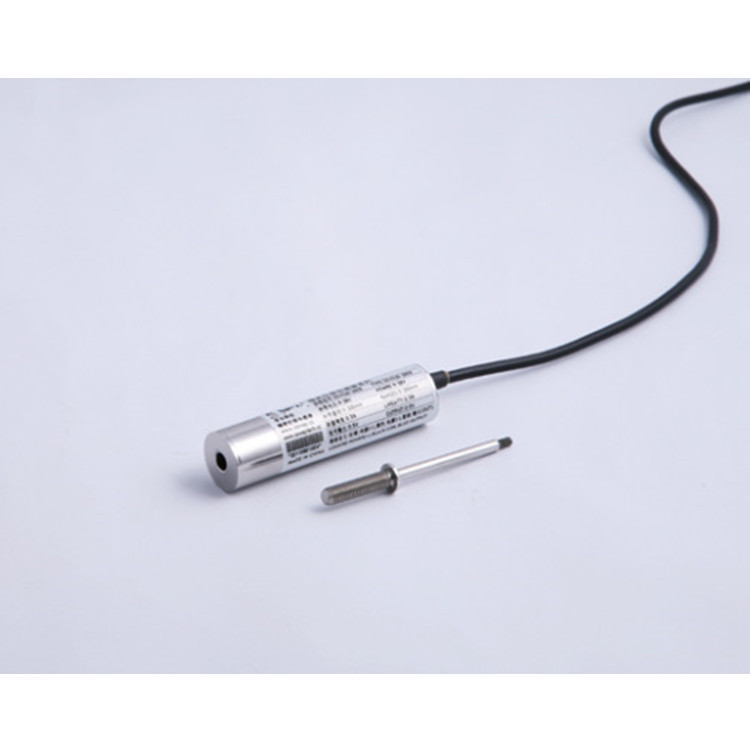

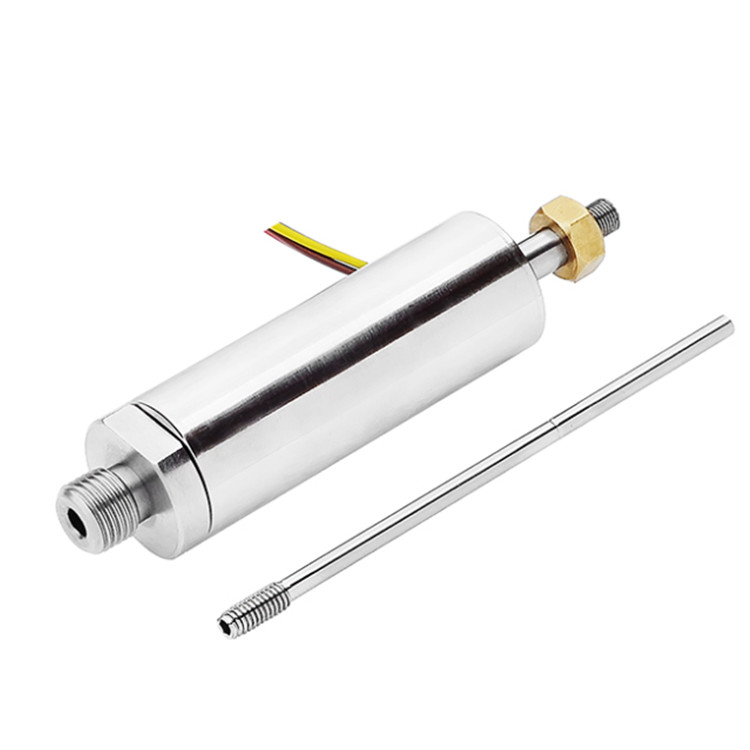

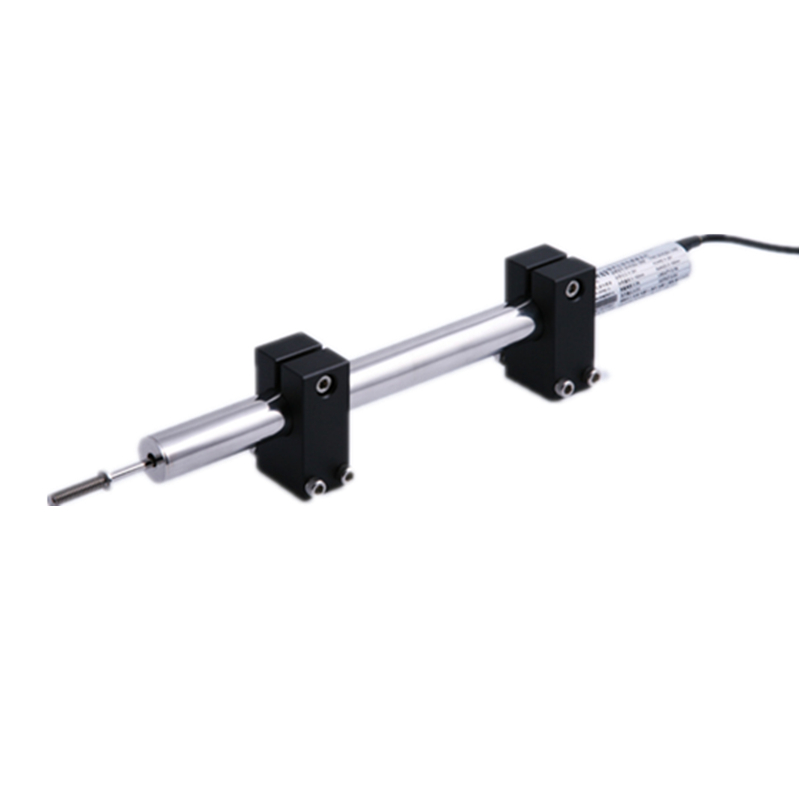

LVDT分體式位移傳感器 型號多樣 具體可聯系客服確認
特 點:
外徑Φ20mm,不銹鋼304外殼,分體式
直流單電源供電，內置高性能信號解調器
三線制電壓輸出0-5V或0-10V
二線制電流型輸出4-20mA
防護等級IP65，動態性好，性能優良
測量范圍由1mm-100mm，分辨率高，重復性好，
無滑動觸點，使用壽命長
分體式LVDT位移傳感器工作原理：

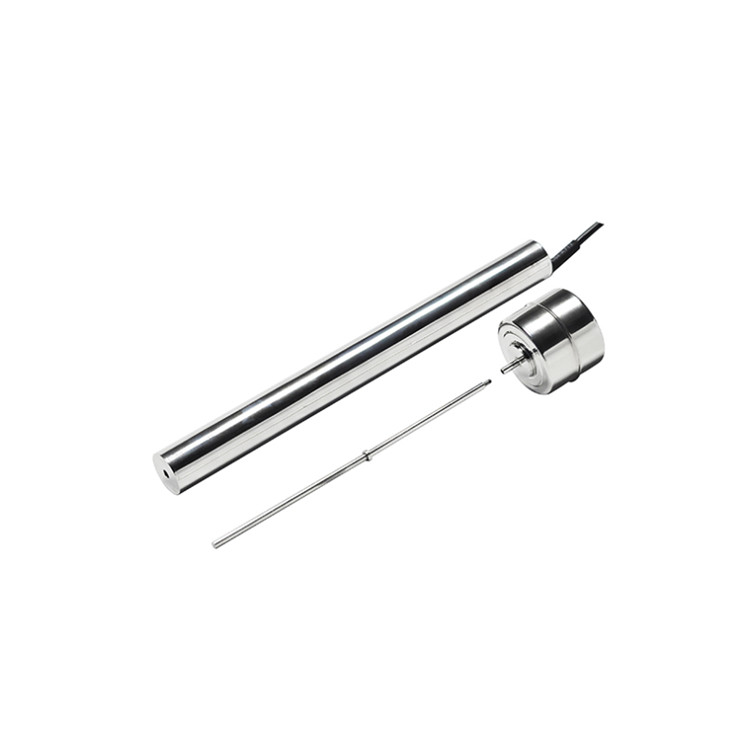

檢測鐵芯與傳感器主體分開。傳感器主體是中空的圓柱體，鐵芯的直徑小于圓柱體的內徑，鐵芯插入圓柱體的中空部分，只要傳感器與鐵芯產生相對位移，傳感器就能感應出鐵芯的位移量。由于鐵芯與傳感器不接觸，無滑動觸點，沒有機械摩擦，壽命長，頻響高。

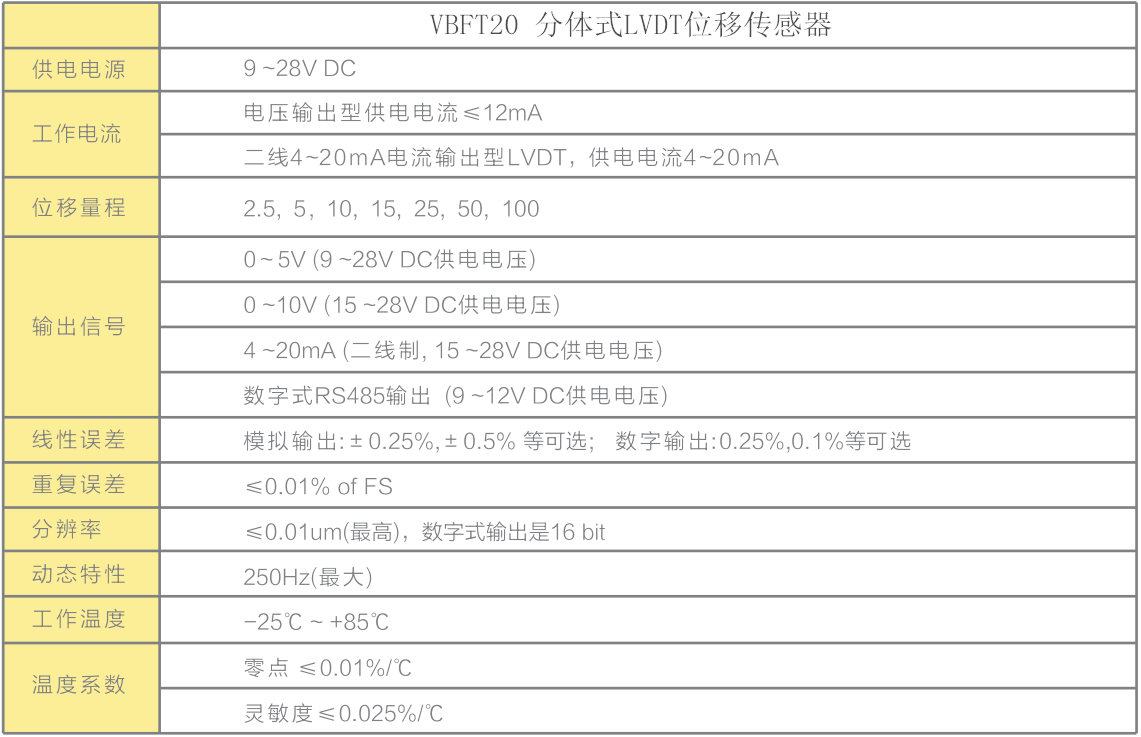

性能參數:
產品尺寸：
鐵芯桿尺寸：

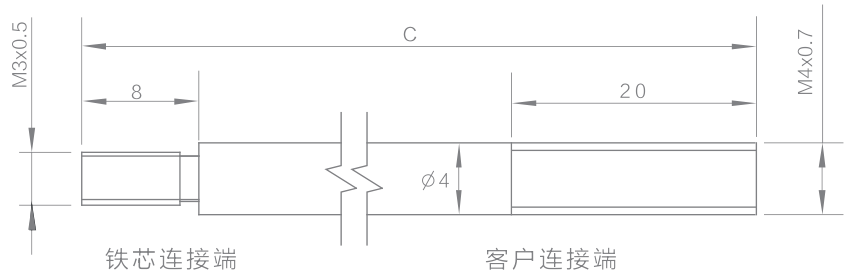

鐵芯連桿尺寸：
參數 | VBFT20 直流分體式 | ||||||
位移量程 | 2.5 | 5 | 10 | 15 | 25 | 50 | 100 |
鐵桿連桿長度C（mm） | 58 | 58 | 68 | 78 | 98 | 128 | 168 |
注意事項: 說明：分體式LVDT 的鐵芯與被測量物體之間需要采用連桿進行連接，這些連桿必須用非磁性材料，可采用304或316無磁不銹鋼材料，桿的兩端配有螺紋。可根據客戶的特殊求定制不同長度及客戶連接端需求的螺紋。
安裝方式：
安裝支架尺寸：
